Решена проблема со светом!
Во-первых: спасибо всем за советы.
Во-вторых: Благадарен одной девушки за помощь и видео по этой проблеме. Вот ссылка на видео, если кому интересно.
В-третьих: Мой рассказ.
До этого была проблема в включении и отключении света. Т.е. при заводки двигателя (режим "автовключения света" отключен, и переключатель стоит в положении "0") сразу же включался ближний свет, очень неудобно, т.к. он мог и выключиться и включиться когда угодно.
Была предпринята разборка и замена контактных дорожек на самодельные, как показано на видео. Благодаря девушки на видео, любезно предоставившей печатку, началась эта эпопея. Замечу первый раз в жизни делел печатку при помощи ЛУТ.
![](http://citroen-club.by/uploads/monthly_2018_08/6b2764es-960.jpg.9336d34b83135cc9f90a045471ee21ee.jpg)

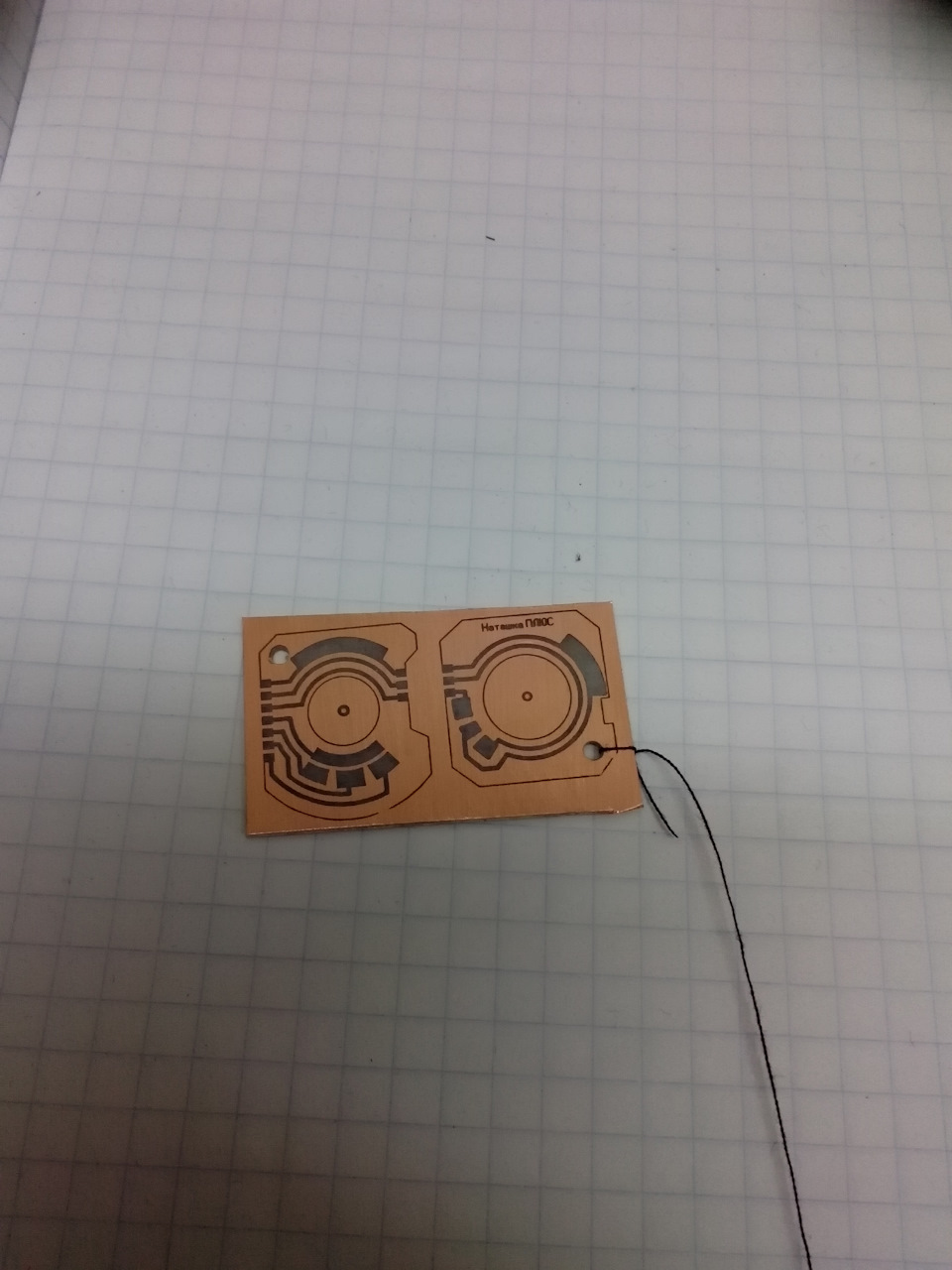

Подготовка к травлению. Травлю в азотной кислоте.
![](http://citroen-club.by/uploads/monthly_2018_08/48a764es-960.jpg.c1f5f539b03d2c1f084c3f7a98184bb5.jpg)

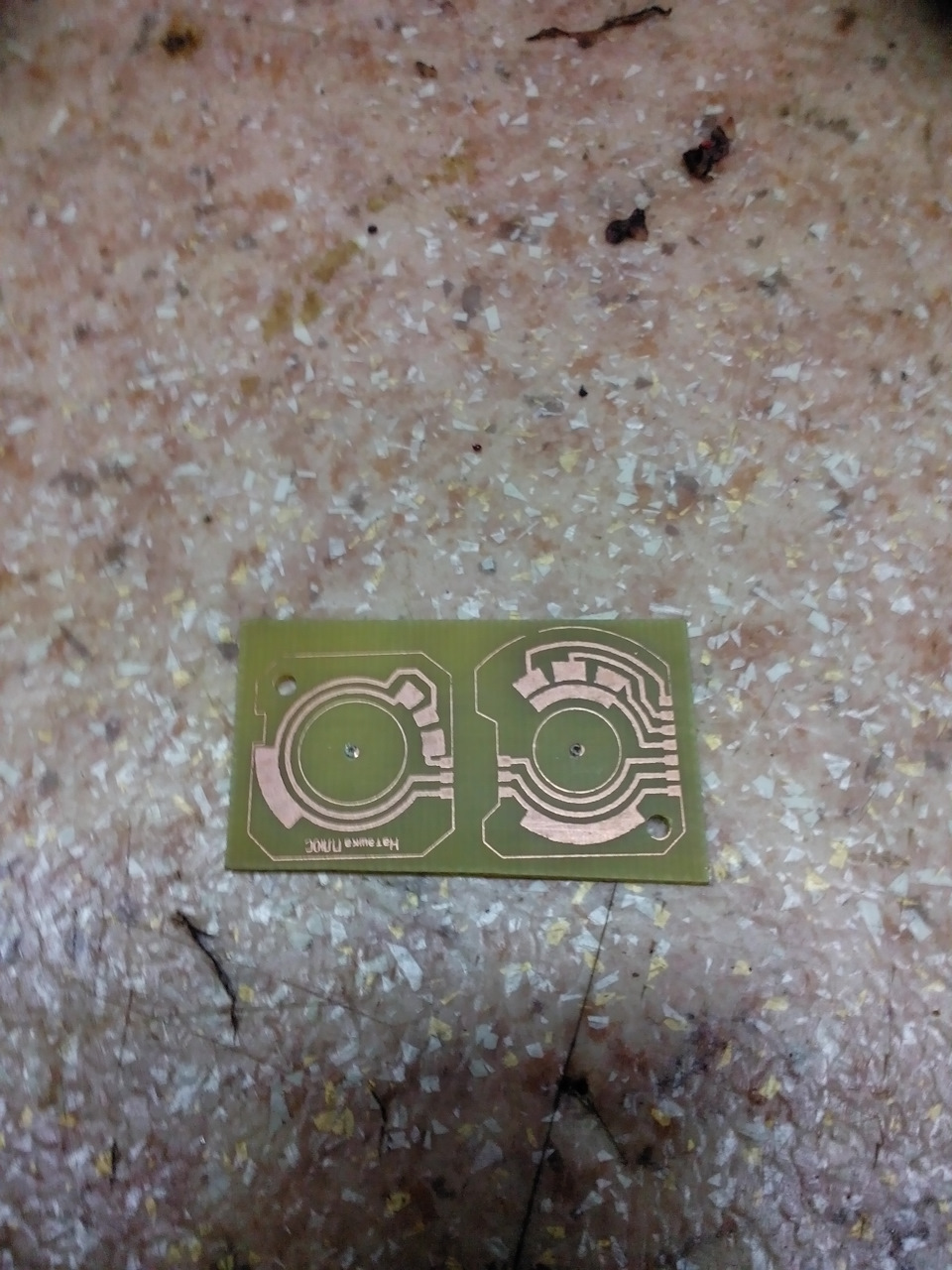

Результат травления. И далее вырезаем и подгоняем.
Так как текстолит и у меня толстый, пришлось утончать его на шкурке.
Платы сделал, переходим к разбоке рулевого механизма. Сильно подробно описывать не буду. Несложно это. И пару фоток работы.
![](http://citroen-club.by/uploads/monthly_2018_08/e1a764es-960.jpg.ff7063d55b0b13d1815b3d65b81bf2ec.jpg)

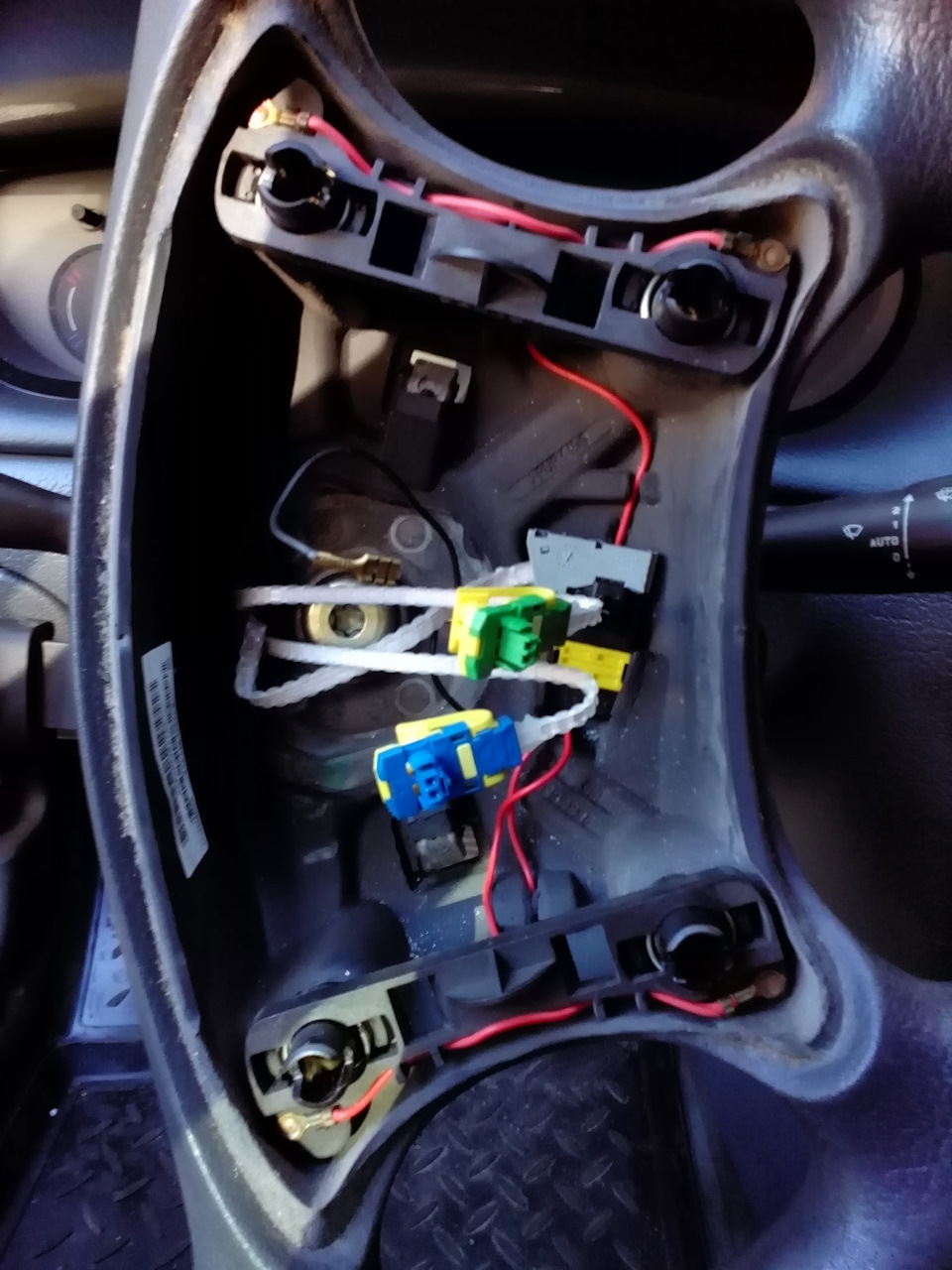

Снял подушку.
![](http://citroen-club.by/uploads/monthly_2018_08/806764es-960.jpg.c426f1d495ce5fe250bc05ac09e8aee2.jpg)
Снял рулевое колесо.
Далее отключил разъемы на блоке и отпустил хомут сзади. Приподнял пару защелок и потянул блок на себя. Вот и сняли.
Далее потихоньку вскрываем его, без фанатизма. Смотрим внимательно, там много защелок. Вскрыли (фото не делал, т.к. все работы на коленках), сняли переключатель и домой паять платки.
Дома разбираем переключатель. Осторожно достаем торцевую кнопку и пружину. Далее берем круглогубцы и сжимаем в центре две защелки и по-тихоньку тянем часть переключателя, очень медленно. Это чтобы не потерять две пружинки внутри. После стягиваем среднюю часть с пленочными контактами. Вот и весь разбор. Далее ставим и запаеваем платки.
![](http://citroen-club.by/uploads/monthly_2018_08/af6764es-960.jpg.3d41f35a9b34218462c16852fda80e0d.jpg)

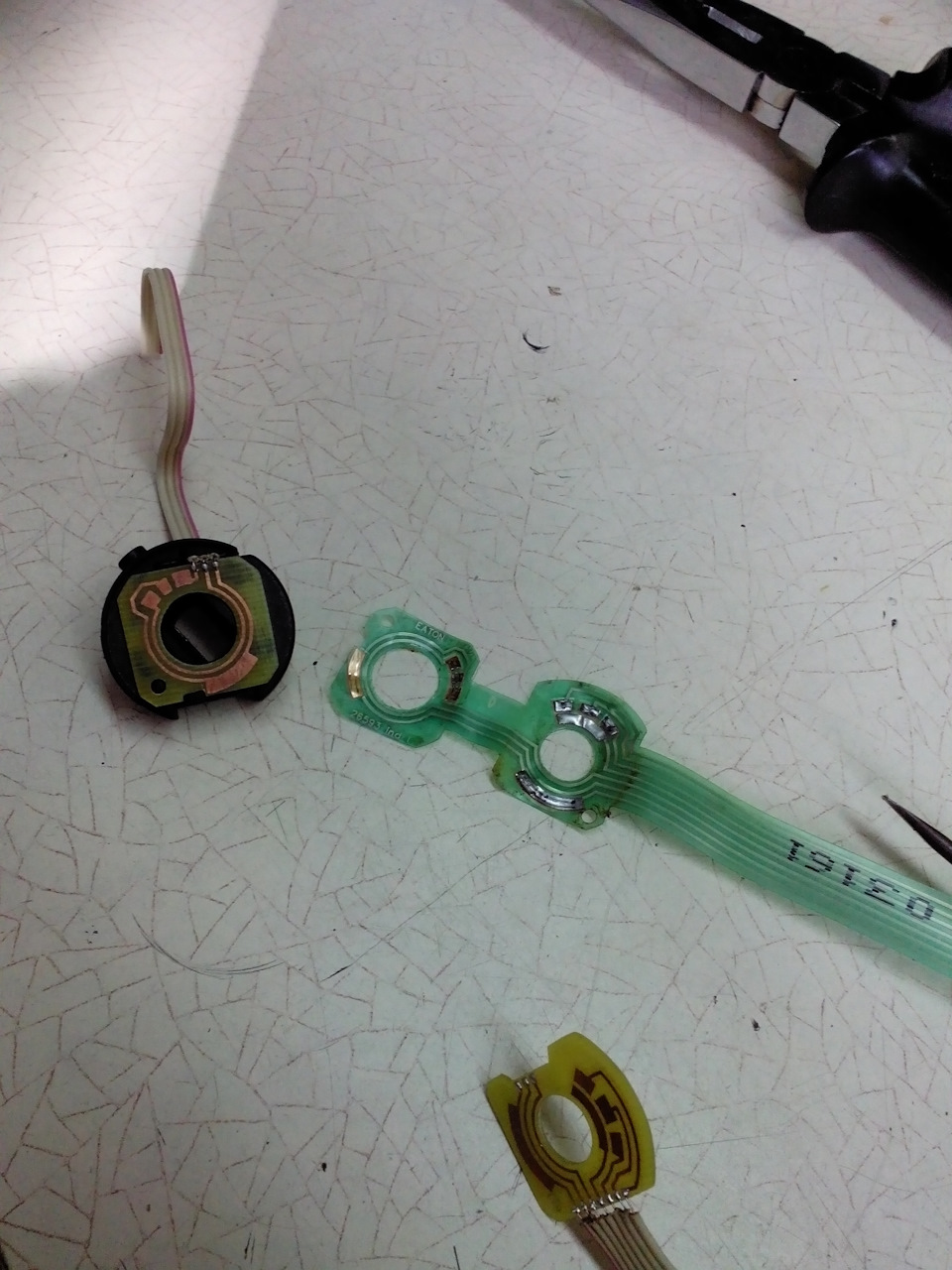

Платка на месте, вторая в ожидании. И пленочный контакт с попыткой восстановления.
![](http://citroen-club.by/uploads/monthly_2018_08/30e764es-960.jpg.81ddc2a119e14fed4b6c92197106c756.jpg)

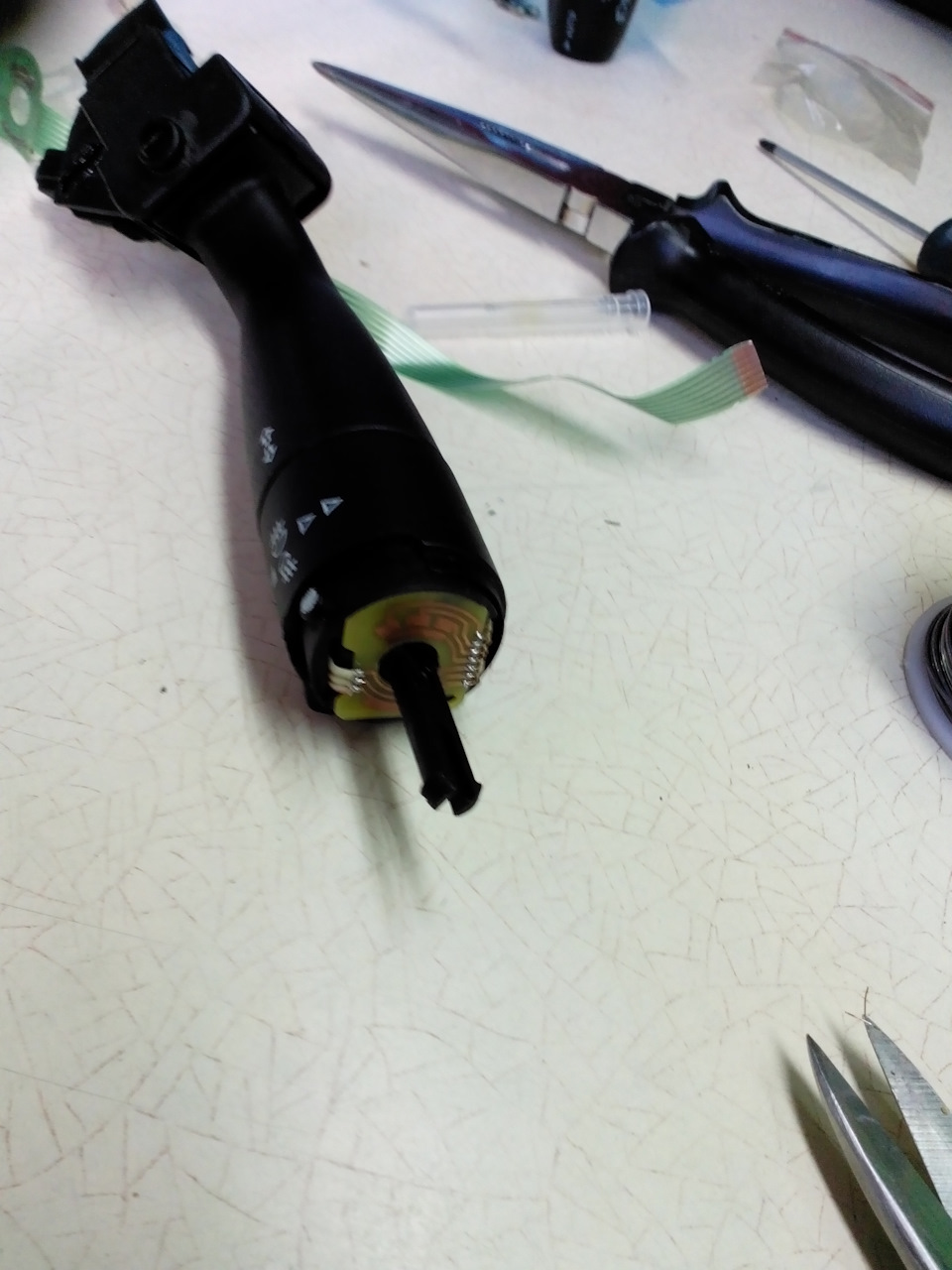

Сборка
Производится в обратной последовательности, но с одним условием. Та часть, которая первая, собирается отдельно, а только потом устанавливается в рычаг и защелкивается. Далее торцевая кнопка и все. Идем обратно и собираем все воедино.
Все спасибо за внимание!
Цена вопроса: 0 ₽
