Моторчик дворников

Lafa741

104 просмотра

И так в один прекрасный момент ехав по трассе дворники начали жить своей жизнью. Могли почистить, а могли и послать. Пообщавшись с Серёгой полез делать.
Фоток много не делал как-то не до этого было главное результат.
Начинаем с того что снимаем накладку пластиковую и для удобства снимаем все шланги на форсунки поливашки. Далее снимает саму фишку с моторчика стекло очистителя. Все фишки для удобства выталкиваем в подкапотное пространство. Далее откручиваем 4 полёта м10 2 около моторчика и 2 по бокам. После всего это преспускаем моторчик с трапецией и поворачиваем по часовой стрелке в сторону салона (самый геморрой как раз в этом)
После успешного извлечения приступаем к разбору)
___

Сам моторчик отсоединяем от трапеции держит трапецию 1 гайка на 13 и 3 винтик на 10.( Кто дочитал до сюда и потял, что проводки нужно снимать заранее молодец) и так всё о крутили а оно не выходит около мест крепления поводов есть стопора которые отщелкиваются плоской отвёрткой.
И вуаля мы сняли эту прибуду тут нам необходимо всё зачистить и коррозии после чего отложить в сторону. В ответной части куда вставляются пальцы для крепления поводов производстводим аналогичную процедуру и так после чего собираем саму трапецию устанавливая обратно все. (не забываем смазать, я использовал солидол в обильно количестве)
___

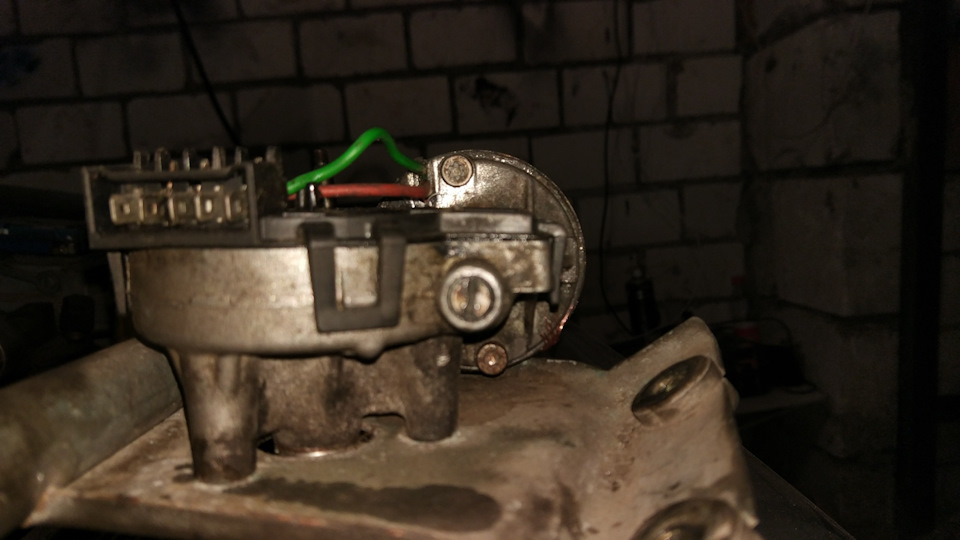

Так а теперь сам моторчик отсоединяем корпус с магнитами (изначально он был чёрный и с коррозией, покрасил в серый цвет обработал ржу)
Данный корпус держат 2 торкса на 25. Откручиваем и снимаем корпус. В моём случае всё было в говне и окисле.
Возвращаемся к пластиковой крышке моторчика снимаем её и видим шестеренку и червяка. Переварачиваем моторчик и видим вал шестерни снимаем стопорное кольцо после чего извлекаем шестерню. Далее отложив шестерню. Берём сам якорь снимаем внутри стопорное кольцо и достаём его. И вот осталась только плата со щетками там 3 винтик на торксах 8. На одном из них крепится масса которая и стала проблемой отказа моторчика. Откручиваем чистим окисл(чистил щёткой спиртом и очистителем карбюратора) вот всё гуд. Но тут я внёс колхоз добавил волосянки меди вокруг винтика на корпус моторчика).
___Начинаем обратный сбор всей конструкции моторчика а после крепления самой трапеции. Вот с трапецией главное её правильно поставить. Что бы проводки работали правильно, а не в разные стороны(как было у меня) направляем плечи рычага на трапеци строго вниз. И устанавливаем.
Так трапеция стоит но опять туго работает. Напротив вала якоря есть штучка под плоскую отвёртку которая отвечает за тугость вращения моторчика, я открутил до состояния что бы легко крутились.

И вот на этом ремонт моторчика можно закончить) у бил на это 3 вечера после работы, если бы не казусы с трапецией то справился бы за вечер.

Цена вопроса: 10 ₽

Пробег: 247860 км
